Description

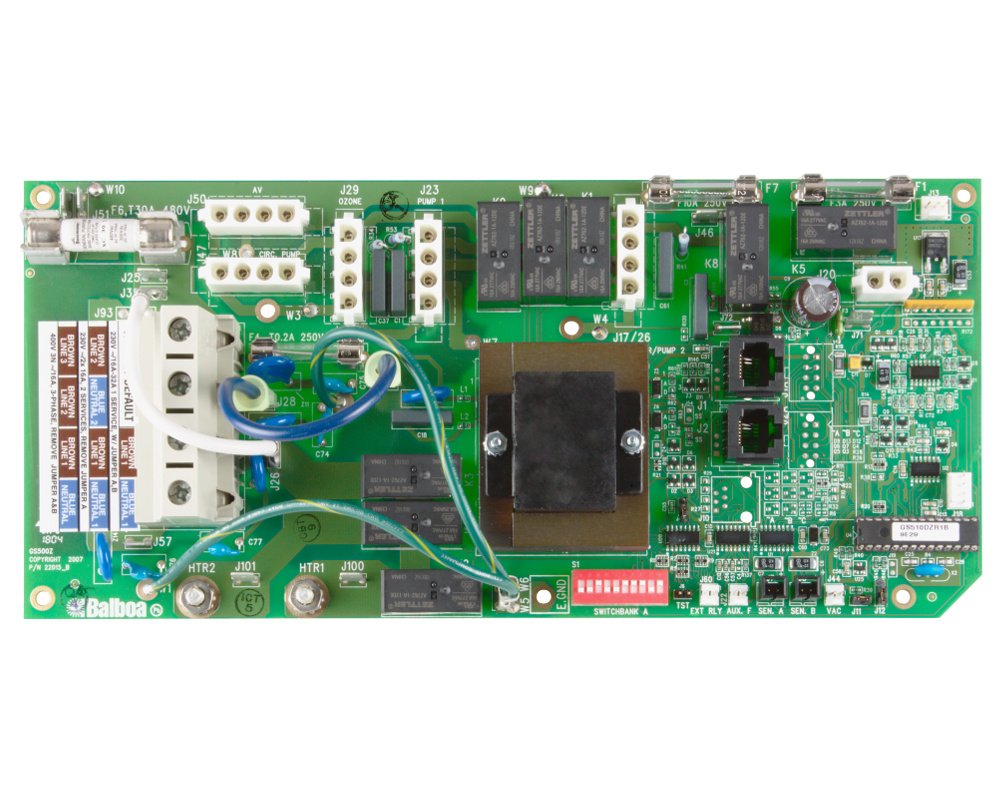

Assurez une gestion optimale de votre spa avec la carte mère Balboa GS501DZ / GS510DZ, conçue pour les systèmes de contrôle dernière génération en boîtiers plastiques. Cette carte d’origine constructeur garantit la compatibilité, la fiabilité et les performances attendues sur les systèmes Balboa de la série GS500/510DZ.
Pourquoi choisir ce produit ?
- Carte mère officielle Balboa, référence 55416-01
- Compatibilité directe avec les boîtiers de contrôle GS501DZ et GS510DZ
- Adaptable au GS504DZ avec une modification légère (contactez-nous pour plus de détails)
- Fiabilité électronique éprouvée sur les systèmes Balboa
- Spécifique aux boîtiers plastiques (non compatible avec boîtiers en métal)
- Garantie 2 ans
Caractéristiques techniques principales
| Modèle |
55416-01 |
| Références fabricant |
55251-01, 55416-01 |
| Compatibilité système |
GS501DZ, GS504DZ (modifié), GS510DZ (avec extension 55025) |
| Matériau du boîtier |
Boîtiers plastiques uniquement |
| Poids |
1 000 g |
| Dimensions |
29 x 14 x 8 cm (L x l x h) |
| Code douane |
8538 90 91 |
| Garantie |
2 ans |
Contenu du pack
- 1 carte mère Balboa GS501DZ / GS510DZ – Réf. 55416-01
- Livrée sans boîtier ni carte d’extension
- Notice d’installation non incluse (références visibles directement sur la carte pour validation)
Specifications détaillées
Carte mère Balboa GS501DZ / GS510DZ – Rév. A | Juin 2024
1. Performances système
| Type |
Carte mère électronique de contrôle |
| Version système |
GS501DZ, GS504DZ (ac modif), GS510DZ |
| Modèle de base |
GS500Z (indication sur carte uniquement) |
2. Spécifications électriques
| Tensions acceptées |
230V monophasé (via boîtier de contrôle) |
| Puissance maximale gérée (globale) |
Selon les relais montés (varie par système) |
| Entrées/Sorties |
Éléments chauffants, pompes, blower, ozonateur, éclairage |
3. Raccordement
| Type de connecteurs |
Proprietary Balboa connecteurs à broches multiples |
| Position de la carte |
Montée en position horizontale dans le boîtier de commande |
| Câblage utilisateur |
Doit rester d’origine pour éviter les dysfonctionnements |
4. Dimensions
| Longueur |
29 cm |
| Largeur |
14 cm |
| Hauteur |
8 cm |
| Poids |
1 000 g |
5. Conditions d’environnement
| Température fonctionnement |
0 °C à 60 °C (carte intérieure au boîtier) |
| Indice de protection |
Dépend du boîtier plastique (IPX5 généralement) |
6. Remplacements directs ou compatibles
- Remplace les cartes d'origine GS501DZ si la référence est 55416-01
- Fonctionne dans certaines configurations de GS504DZ (modification nécessaire)
- Utilisée dans le GS510DZ avec carte d'extension X-P231 réf. 55025
Remarque technique : Toujours vérifier la référence complète du système sur l'étiquette extérieure ou directement sur la droite de la carte mère montée. La mention "GS500Z" en bas à gauche ne constitue pas une référence produit.
