Description
Garantissez le bon fonctionnement de votre système de chauffage avec le détecteur de débit Harwil Q12DSMSC, un composant essentiel pour préserver la performance et la sécurité de votre spa. Ce dispositif fiable surveille le débit d’eau généré par la pompe de circulation et assure que le flux soit suffisant avant d’autoriser le fonctionnement du réchauffeur. Compact, efficace et simple à installer, il est compatible avec des tuyaux de 1,5″ à 2″ de diamètre.
Pourquoi choisir ce produit ?
- Empêche la surchauffe du réchauffeur en cas de débit insuffisant
- Conçu pour être installé facilement sur des raccords 1/2″ MPT
- Compatible avec tuyaux de diamètre 48 à 63 mm (1,5″ à 2″)
- Corps robuste et durable signé Harwil, référence qualité aux USA
- Faible consommation et déclenchement précis selon le débit
Caractéristiques techniques principales
| Modèle |
Q12DSMSC |
| Marque |
Harwil |
| Filetage |
1/2 pouce MPT (Ø 21 mm) |
| Longueur de la tige |
46 mm |
| Compatibilité tuyauterie |
Ø 48 à 63 mm (1,5″ – 2″) |
| Courant max. |
0,5 A |
| Poids |
56 g |
| Dimensions (L x l x H) |
9 x 3 x 3 cm |
| Code douane |
85365080 |
Contenu du pack
- 1 détecteur de débit Harwil Q12DSMSC (réf. fabricant)
- Notice d’installation basique
Specifications détaillées
Détecteur de débit Harwil Q12DSMSC
1. Performances de détection
| Principe de fonctionnement |
Détection magnétique du basculement de tige lors du passage du débit |
| Utilisation principale |
Contrôle de la circulation d’eau dans les spas |
| Type de montage |
Insertion filetée verticale ou horizontale sur T ou union |
2. Spécifications électriques
| Courant maximal |
0,5 A |
| Tension supportée |
Jusqu'à 250 V AC |
| Type de signal |
Déclenchement mécanique avec sortie on/off |

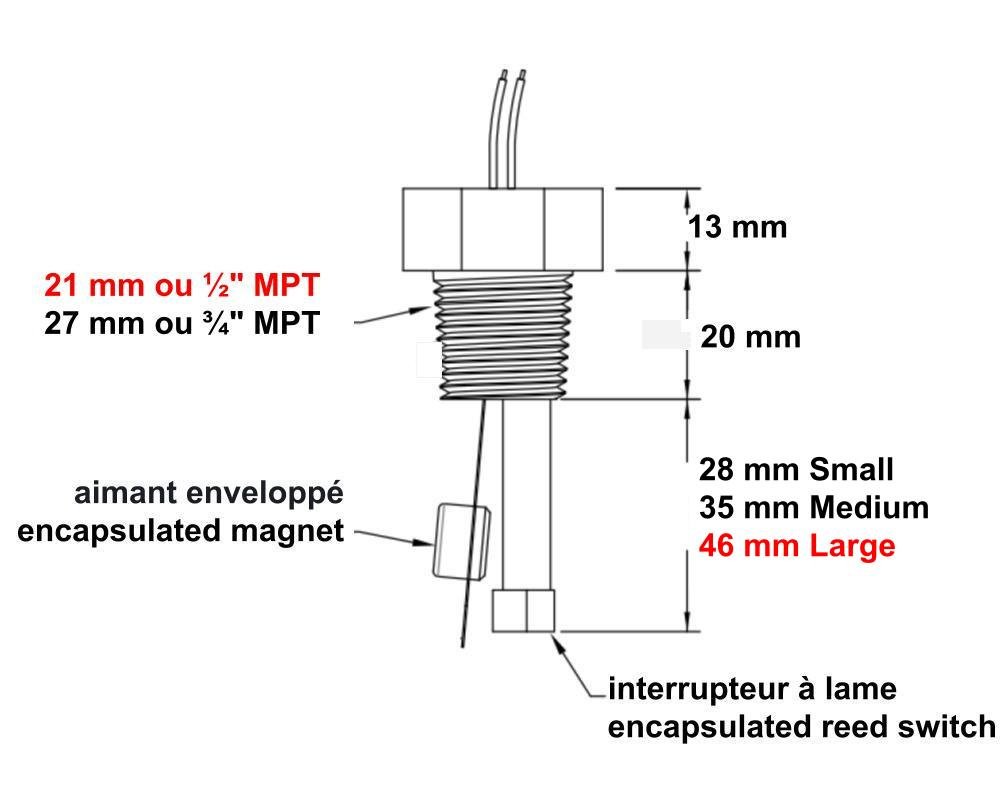

3. Raccordement mécanique
| Filetage |
1/2” MPT (Ø 21 mm extérieur) |
| Diamètre tuyau compatible |
1,5" (48 mm) à 2" (63 mm) |
| Type d’installation |
À visser sur T ou union du réchauffeur |
4. Dimensions
| Longueur totale |
9 cm |
| Largeur |
3 cm |
| Hauteur |
3 cm |
| Longueur de la tige |
46 mm |
| Poids |
56 g |
5. Environnement et conditions d'utilisation
| Utilisation |
En intérieur, systèmes fermés |
| Résistance à la pression |
Adapté aux pressions standards des spas domestiques |
| Température de fonctionnement |
0 °C à 65 °C |
6. Remplacements directs
| Références Harwil équivalentes |
Q12DS501.54SNO1, 60-1008 |
| Hydroquip |
34-0217, 34-0110F |
| Allied |
5-20-0025, 5-20-0009 |
Note : toujours vérifier le sens de circulation et la position de la tige avant installation pour garantir le bon déclenchement.
