Description

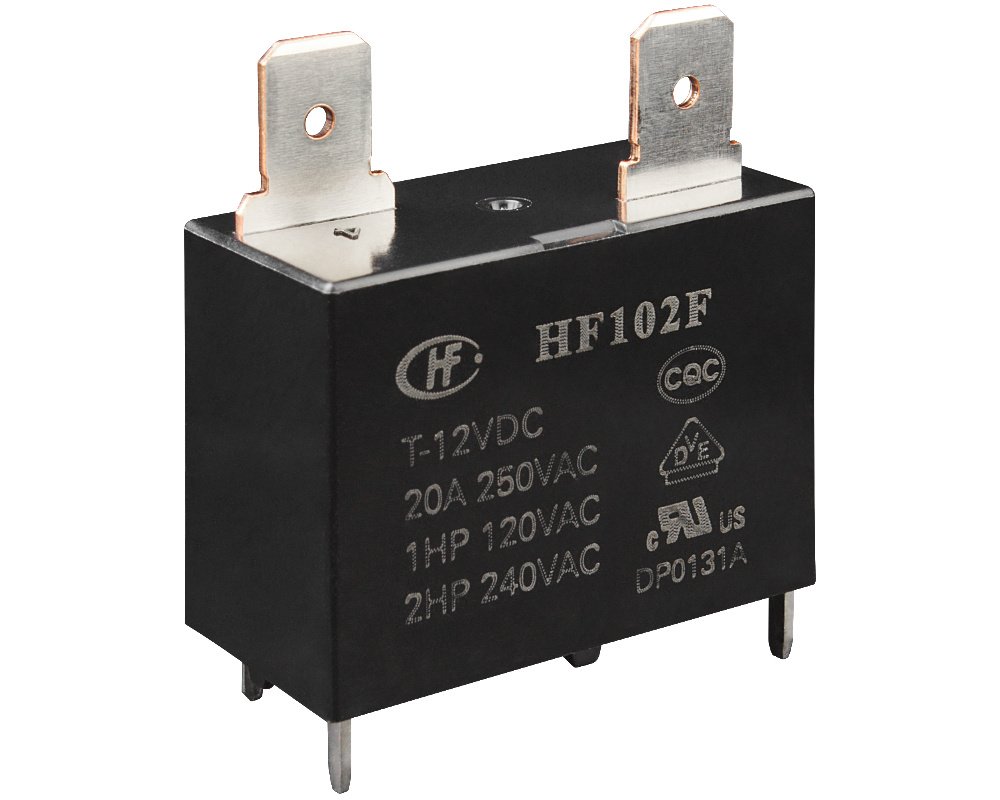

Garantissez le bon fonctionnement de votre système de spa avec le Relais HF102F 20A, conçu pour répondre aux exigences des cartes mères des systèmes de contrôle Balboa et Gecko. Ce composant stratégique facilite la commutation de circuits électriques de puissance avec fiabilité, longévité et sécurité.
Pourquoi choisir ce produit ?
- Remplace directement les relais défectueux sur cartes Balboa ou Gecko
- Commutation fiable et durable jusqu’à 20A
- Format compact pour une intégration facile sur les cartes électroniques
- Compatible avec de nombreuses générations de cartes de contrôle de spa
- Certifié selon les standards internationaux de sécurité électrique
Caractéristiques techniques principales
| Modèle |
HF102F |
| Type |
Relais de puissance monopolaire |
| Courant nominal |
20A |
| Tensions compatibles |
250 V AC max |
| Compatibilité |
Balboa, Gecko (cartes spécifiques) |
| Dimensions (L x l x h) |
4 x 4 x 2 cm |
| Poids |
24 g |
| Code douane |
85364900 |
Contenu du pack
- 1 × Relais HF102F 20A (référence RS : HF102S)
Specifications détaillées
Relais HF102F 20A – Spécifications techniques
1. Performances générales
| Fonction |
Relais électromécanique de commutation |
| Application |
Systèmes de contrôle de spas (carte mère) |
| Durée de vie mécanique |
≥ 1 000 000 cycles |
2. Spécifications électriques
| Courant nominal |
20 A |
| Tension maximale de commutation |
250 V AC |
| Type de relais |
Monopolaire (SPST-NO) |
| Consommation de la bobine |
Typiquement 0,9 W |
3. Raccordement
| Type de broches |
Soudures à travers trou (THT) |
| Nombre de broches |
5 |
| Écartement standard |
Conforme à l’espacement des cartes mères Balboa / Gecko |
4. Dimensions & Poids
| Longueur |
4 cm |
| Largeur |
4 cm |
| Hauteur |
2 cm |
| Poids |
24 g |
5. Environnement
| Température de fonctionnement |
-40 °C à +85 °C |
| Indice de protection |
IP00 (installation protégée requise) |
| Conformités |
CE, RoHS |
6. Remplacements directs
- Relais RS HF102S
- Relais équivalents de type SPST 20A compatibles carte mère
Note : Il est recommandé de faire appel à un technicien qualifié pour le diagnostic et le remplacement du relais sur une carte mère de système de contrôle.
